台湾精呈科技股份有限公司，位于中国台湾台中市，公司设计，生产、制造的高精度，高可靠性的线切割机台，有完整之研发、生产、制造、售后服务体系，更有控制器自行研发之能力。

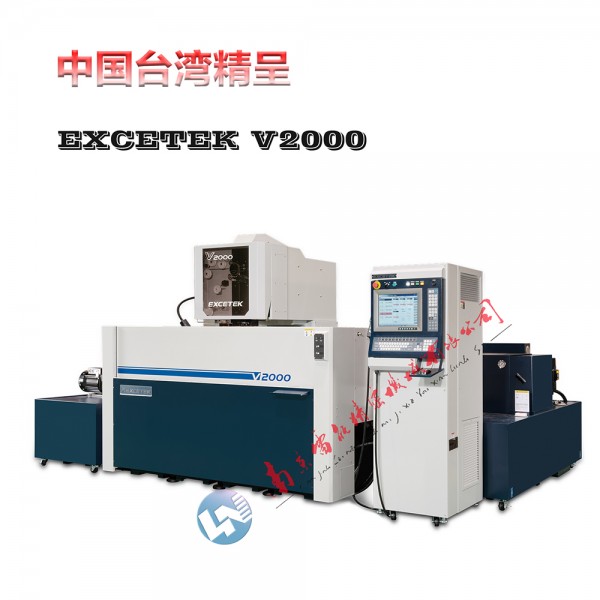

机械规格 V2000
|
序号 |
项目 |
说明 |
|
1 |
机床水槽尺寸 |
2650×900×500 mm |
|
2 |
*大工件尺寸 |
2500×700×345 mm |
|
3 |
工作台*大承重 |
2500 kg |
|
4 |
五轴四联动五轴伺服回授控制 |
四轴同动 |
|
5 |
XYZ行程(X×Y×Z) |
2000×450×350 mm |
|
6 |
UV行程 |
160×160 mm |
|
7 |
锥度加工控制角度 |
+/-30度(广角喷嘴)100 mm |
|
8 |
加工零件*大高度 |
345 mm |
|
9 |
电极丝直径范围 |
0.15～0.3 mm |
|
10 |
电极丝张力范围 |
300g～2200 g |
|
11 |
电极丝进给速度 |
0～250 mm/sec |
|
12 |
*大切割速度 |
170 mm² /min |
|
13 |
*佳加工粗糙度 |
Ra≦ 0.7 um |
|
14 |
定位精度测量规准 |
ISO14137 或 GB/T 19361-2003 |
|
15 |
平均定位误差 |
+/-5 um以下 |
|
16 |
平均重复定位误差 |
+/-5 um以下 |
|
17 |
平均反向定位误差 |
+/-8 um以下 |
|
18 |
*佳加工工件尺寸精度 |
单边+/-5 um以内 |
|
19 |
机床重量 |
7800 kg |
|
20 |
水过滤系统容量 |
2500 L |
|
21 |
机床占地面积(W ×D ×H) |
3135×5260×2200 mm |
控制器
|
序号 |
咨询项目 |
简要说明 |
|
1. |
操作系统 |
Windows 7 |
|
2. |
控制器装置 |
32位元工业电脑 |
|
3. |
螢幕顯示設備 |
15”LCD觸控螢幕 |
|
4. |
記憶體裝置 |
SSD |
|
5. |
輸入方式 |
鍵盤、滑鼠、RS-232、USB、網路 |
|
6. |
同動軸數 |
5軸/ 6軸(選配) |
|
7. |
最大控制軸數 |
5軸/ 6軸(選配) |
|
8. |
最小指令单位 |
0.0001mm |
|
9. |
最大指令值 |
±9999.9999 mm |
|
10. |
指令单位元 |
公制/英制 |
