简介
高电压源测单元具有输出及测量电压高（3000V）、能输出及测量微弱电流信号（1nA）的特点。设备工作在第一象限，输出及测量电压0~3000V，输出及测量电流0~100mA。支持恒压恒流工作模式，同时支持丰富的I-V扫描模式。
技术指标
电压性能参数：
|
电压 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+volts) |
分辨率 |
准确度±(% rdg.+volts) |
|
100V |
10mV |
0.1%±40mV |
10mV |
0.1%±40mV |
|
600V |
60mV |
0.1%±100mV |
60mV |
0.1%±100mV |
|
1000V |
100mV |
0.1%±300mV |
100mV |
0.1%±300mV |
|
1500V |
150mV |
0.1%±400mV |
150mV |
0.1%±400mV |
|
2200V |
220mV |
0.1%±700mV |
200mV |
0.1%±700mV |
|
3000V |
300mV |
0.1%±900mV |
300mV |
0.1%±900mV |
电流性能参数：
|
电流 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+volts) |
分辨率 |
准确度±(% rdg.+volts) |
|
1uA |
100pA |
0.1%±1nA |
100pA |
0.1%±1nA |
|
10uA |
1nA |
0.1%±5nA |
1nA |
0.1%±5nA |
|
100uA |
10nA |
0.1%±50nA |
10nA |
0.1%±50nA |
|
1mA |
100nA |
0.1%±300nA |
100nA |
0.1%±300nA |
|
10mA |
1uA |
0.1%±5uA |
1uA |
0.1%±5uA |
|
100mA |
10uA |
0.1%±10uA |
10uA |
0.1%±10uA |
应用领域：

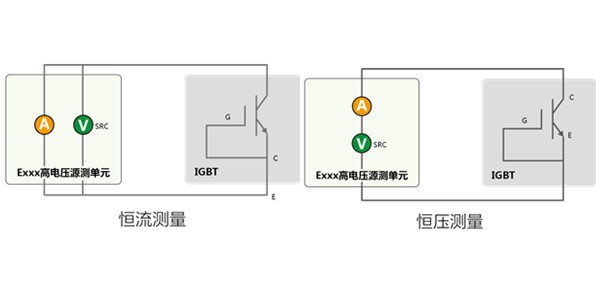

用于IGBT击穿电压测试,IGBT动态测试母线电容充电电源、IGBT老化电源,防雷二极管耐压测试,压敏电阻耐压测试等场合。其恒流模式对于快速测量击穿点具有重大意义。
高精度大电压源+3000V高压程控电源
订货信息
|
型号 |
E100 |
E200 |
E300 |
|
源精度 |
0.1% |
0.1% |
0.1% |
|
测量精度 |
0.1% |
0.1% |
0.1% |
|
最大功率 |
100W |
220W |
300W |
|
最小电压量程 |
100V |
100V |
100V |
|
最大电压量程 |
1000V |
2200V |
3000V |
|
最小电流量程 |
1uA |
1uA |
1uA |
|
最大电流量程 |
100mA |
100mA |
100mA |
更多有关高精度大电压源+3000V高压程控电源的信息找武汉生产厂家普赛斯仪表一八一四零六六三四七六
