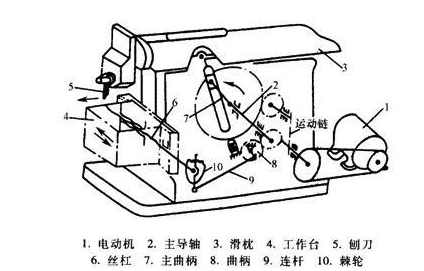

绘制牛头刨床机构运动简图注意事项
1.用中心线绘制出机构的两极限位置和曲柄的运动轨迹；
2.对机架、原动件、构件编号、运动副进行标示；
3.标注曲柄的位置；
4.写出比例尺及其单位m/mm；
5.在机构运动简图旁写出各构件的长度：lA；lCD；lDE；lAC；lA到E点运动轨迹的距离；θ或Φ。
二、牛头刨床机构运动简图运动分析注意事项
1.速度多边形图和加速度多边形图分别都画在一个图上，并在相应的图旁写出比例尺及其单位，速度多边形图比例尺单位m/s/mm，加速度多边形图比例尺单位m/s2/mm；
2.分别写出速度多边形图和加速度多边形图的矢量方程，并分析各矢量的大小和方向，在矢量方程中只写出各矢量的大小和具体方向，分析及计算过程写在设计说明书中。
3.速度多边形图中矢量的起始点和终止点用小写字母p、a、b、c…等表示；加速度多边形图中矢量的起始点和终止点用小写字母p、a、b、c…等表示。
