品牌:祝捷电气
额定电压:72500V
额定电流:3150A
频率:50HZ
起订:1台
供应:100台
发货:3天内
立即购买
概述

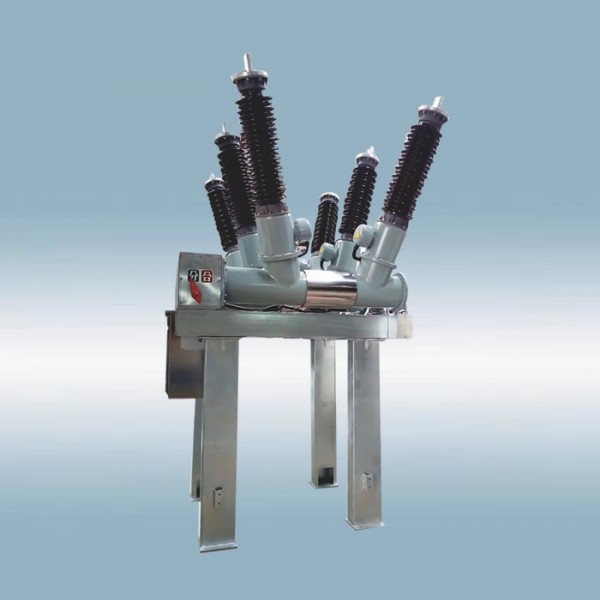

ZCW□-72.5(126.5)/L型敞开式组合电器是采用空气作为外绝缘SF6气体作为灭弧介质的成套组合电器。用于三相交流的72.5KV输配电系统的控制与保护，亦可用于联络断路器及开合电容器组的场合。适合于用地紧张的城市变电站、企业 变电站、山区变电站。
型号含义
结构特点
将断路器、隔离开关、接地开关、电流互感器、母线等元件有机的组合在接地的钢结构支架上，结构紧凑。 其所占空间只有分体式的30%-50%,具有节约用地，减少工程造价等显著特点。
整个间隔工厂预制，在岀厂前完成装配及所有的调试并整体运输到安装现场，极大的缩短安装周期。
采用已充分验证的高性能的灭弧室，隔离开关，基本无维护，可靠性高。
间隔间工厂预制的自支撑母线，无须用户修造构架。
布置灵活，可用于各种接线方式。
断路器可以整体下降检修或置换，因本体故障停电时间少可缩短至3小时以内。
技术参数
ZCW口-72.5（126.5）L 参数1 拷贝.jpg
ZCW口-72.5（126.5）L 参数2 拷贝.jpg
外形及安装示意图
订货须知
断路器型号、规格；
额定电气参数（电压、电流、开断电流等）
使用环境条件（环境温度、海拔高度、环境污秽等级）
额定控制回路电气参数（储能电机额定电压、分合闸线圈额定电压）; 需要的备品、备件及专用设备、工具的名称和数量（需另行订货）；
一次上端子的接线方向。
