品牌:西高阀
公称通经:DN15～DN300
公称压力:1.6-4.0MPA
适用温度:≤150℃
起订:1个
供应:9999个
发货:3天内

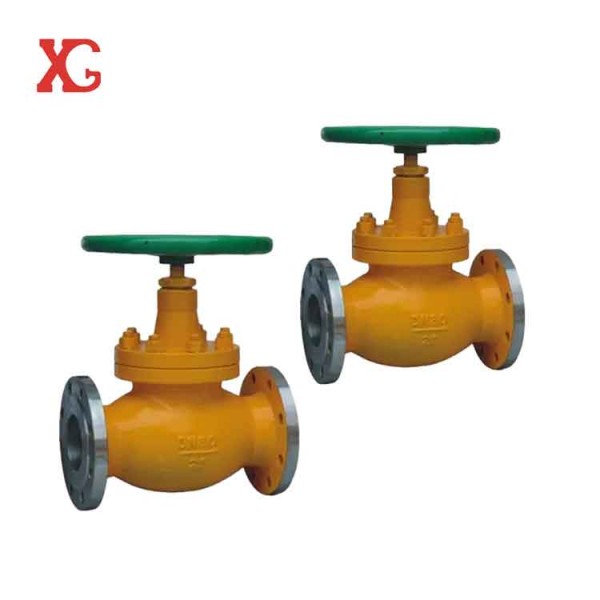

J41N燃气截止阀是一种燃气管道工程的安全配套装置，主要用于截断、接通、调节管路中的可燃性气体，具有良好的控制特性和关闭密封性能。其采用弹性V形聚四氟乙烯、柔性石墨或丁腈橡胶作为动密封填料，由填料盖、不锈钢弹簧提供初始密封，填料密封性能随介质压力上升而增强，即具有自密封性能，无需人工维护，特别适用于高中压输送管道。本产品被广泛应用城市供气管网系统煤气、液化石油气、天然气、氧气等多种燃气介质管路上。
J41N燃气截止阀具有双重密封结构，提高了密封性能，金属硬密封面保护软密封材料不过载受损，其阀瓣内装有弹性装置，当阀门外部失火时，软密封材料被高温烧毁，其弹性装置仍能保证阀门紧闭密封，从而形成了软硬(内外)双重密封结构，密封性能好。
本产品阀座密封面材料为尼龙塑料，提高了密封性能，避免了金属密封旋转摩擦产生静电而引起的火花，当阀门的内密封体旋转摩擦产生静电时，其利用一个导电装置和大地连通，从而避免静电导致火灾。
二、 产品技术性能参数
|
产品类型 |
公称压力MPa |
适用介质 |
适用温度℃ |
|
J41N |
1.6-4.0 |
燃气、天然气 |
≤150℃ |
|
设计标准 |
GB/T 12235 |
||
|
结构长度 |
GB/T 12221 |
||
|
压力温度等级 |
GB/T 12224 |
||
|
试验与检验 |
GB/T 13927 |
||
|
连接法兰 |
JB/T79、GB/T9124.1 |
||
三、 主要部件材料
|
公称压力或压力级 |
产品型号 |
|||
|
PN1.6MPa |
J41N-16C |
J41N-16P |
J41N-16R |
|
|
PN2.5MPa |
J41N-25C |
J41N-25P |
J41N-25R |
|
|
PN4.0MPa |
J41N-40C |
J41N-40P |
J41N-40R |
|
|
主 要 零 件 材 料 |
阀体 |
WCB |
CF8 |
CF8M |
|
阀盖 |
WCB |
CF8 |
CF8M |
|
|
阀杆 |
2Cr13 |
304 |
316 |
|
|
密封面 |
尼龙 |
尼龙 |
尼龙 |
|
|
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
|
垫片 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
|
