品牌:百斯特
品牌:百斯特控制
型号:BC-U215
产地:深圳
起订:1件
供应:999件
发货:7天内
1 产品介绍

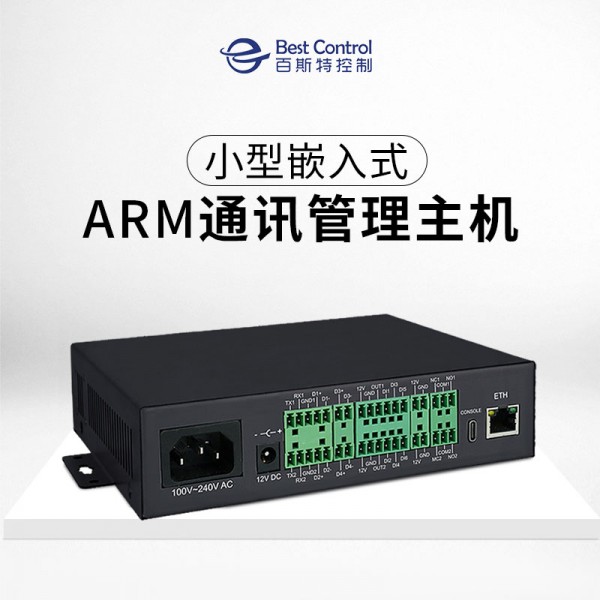

边缘计算网关是针对现代化智能系统、数据中心等重要场所开发的一款新一代多用途的ARM监控主机。具有如下特点：
l 10年ARM嵌入式监控主机现场经验， 真正精工设计
l 真正嵌入式LINUX 操作系统、运行更稳定，更安全
l 硬件一体化高度集成，工程部署 更简洁
l 低功耗，无风扇、高性能CPU系统，更节能，更环保，更稳定。
l SD卡存储，无硬盘设计 彻底摆脱硬盘机械带来的安全隐患
l 抗电磁干扰、信号隔离，防反接、防短路设计 运行更稳定
2 丝印定义说明
丝印位置见1.1 ,其定义见下表。
|
接口类型 |
丝印 |
定义 |
|
USB |
USB |
USB 接口 |
|
DC INPUT |
DC+ |
对外供电12V+ |
|
DC- |
对外供电12V- |
|
|
PGND |
对外供电地 |
|
|
COM1～COM2 |
D1+～D2+ |
串口1-2的485 +(A) |
|
D1-～D2- |
串口1-2的485 -(B) |
|
|
GND1～GND2 |
串口1、2的232信号地 |
|
|
TX1～TX2 |
串口1、2的232发送 |
|
|
RX1～RX2 |
串口1、2的232接收 |
|
|
TF卡 |
TF |
TF卡插槽 |
|
SIM卡 |
SIM |
4G卡卡槽 |
|
天线 |
ANTENNA |
天线接口 |
|
FUN |
FUN |
功能按钮，可自定义 |
|
CONSOLE |
CONSOLE |
Type C 调试口 |
3 指示灯
具体体描述见下表。
|
丝印 |
定义 |
状态 |
描述 |
|
PWR |
电源指示灯 |
常亮 |
电源供电正常 |
|
RUN |
设备运行状态指示灯 |
闪烁 |
软件运行指示灯 |
|
ETH |
网络运行指示灯 |
闪烁 |
网络连接有信号传输 |
|
4G |
4G运行指示灯 |
闪烁 |
有信号传输 |
|
TX1～TX2 |
串口口1～2发送信号指示灯 |
闪烁 |
串口1或者2有发送信号 |
|
RX1～RX2 |
串口口1～2接收信号指示灯 |
闪烁 |
串口1或者2有收到信号 |
4 技术指标
|
项目 |
指标 |
|
|
硬件配置 |
CPU |
CPU:300MHZ ARM926，内存64M，FLASH 256M |
|
以太网口 |
1个100M以太网口 |
|
|
CONSOLE |
Type C 调试口 |
|
|
TF卡/SIM卡 |
各1 张（选配）- |
|
|
看门狗 |
内置看门狗 |
|
|
按键 |
1个用户可编程按钮 |
|
|
串口 |
2个RS232/RS485复合串口 |
|
|
工作条件 |
电源输入 |
电源供电：DC 9-36V （DC12V/24V) 48V POE供电 |
|
功耗 |
<15W |
|
|
环境温度 |
-20℃～70℃ |
|
|
环境湿度 |
10%～90%RH，无凝露 |
|
|
EMC指标 |
静电防护 |
接触放电:±6KV； 空气放电:±8KV |
|
EFT防护 |
±2KV |
|
|
外形结构 |
长×宽×高 |
63MM ×103MM ×26MM不含挂耳尺寸） |
|
安装方式 |
壁挂/导轨（默认壁挂） |
|
